可控硅(gui)開關(guan)/晶閘管開關(guan)FREL-PQ-KG
1、工作原理
低壓動(dong)(dong)態無功補償投切開關，可(ke)控(kong)硅開關是一種“過零觸發”的晶閘(zha)管開關，投切開關主回路采用反并聯晶閘(zha)管模塊，控(kong)制電(dian)路板由觸發，光電(dian)隔離(li)及邏輯(ji)控(kong)制等(deng)組成，調節(jie)器(qi)組合了散熱器(qi)、風機(ji)、溫度控(kong)制等(deng)，具有溫控(kong)啟動(dong)(dong)風機(ji)，過溫保護功能。
投切開(kai)關采用“過零觸發”的原理，投入電(dian)(dian)容(rong)(rong)器時無涌流，動態響應時間≦20ms，是一種用于電(dian)(dian)容(rong)(rong)器投切的電(dian)(dian)力電(dian)(dian)子開(kai)關。
2、使用條件
1）環境溫度(du)：-25℃ 至 +60℃
2）海撥高度：不超(chao)過2000M
3）大氣條件：空氣濕(shi)度(du)不超(chao)過90%
4）環境條(tiao)件：介質無導(dao)電塵埃
3、技術參數
基(ji)本參數 ;
額定(ding)電壓：400V/690V
額定頻率：50Hz/60Hz
額定(ding)容量：20KVAR～60KVAR等多種規格
控制電壓：DC 12V/10mA 由控制器自身提供控制電壓
動態響應時(shi)間(jian)：≤20ms
外形(xing)尺寸(L×W×H)：216×119×185mm
安裝孔(kong)位(wei)尺寸：198×35mm

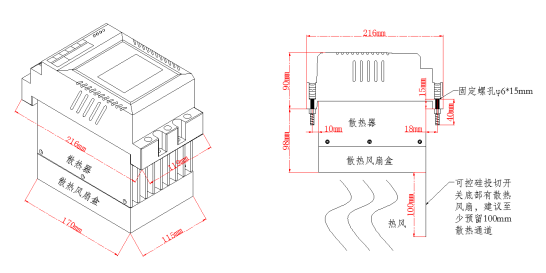

4、外形圖
5、接(jie)線(xian)方法：
主回路：L1、L2、L3：電源接入(ru)端； C1、C2、C3：接至電容器端
控(kong)制(zhi)回路：K＋端：控(kong)制(zhi)電壓的正端，K-端：控(kong)制(zhi)電壓的負端
工作電(dian)源(yuan)：L端：相(xiang)線(xian)（任意一相(xiang)），N端：零(ling)線(xian)端，分三種情(qing)況：
（1）當系統電(dian)壓為(wei)380V時，訂貨時未(wei)注明的默(mo)認為(wei)內部取電(dian)，不(bu)(bu)需(xu)要(yao)接L，N線（接了也不(bu)(bu)影響）。
（2）當系統電壓為690V時，工作電源為220V，要求L，N線上接(jie)入220V（由(you)用戶配變壓器）
（3）某些特殊場合（系統電(dian)壓220V或電(dian)壓特別(bie)低，波動特別(bie)大(da)），要求外配(pei)的直(zhi)流開關電(dian)源供(gong)電(dian)，則L，N端(duan)會改成V+，V—端(duan)，分別(bie)接入開關電(dian)源的正負端(duan)。
6、特(te)別提示
可控(kong)硅開關/晶閘管開關沒有(you)接(jie)入(ru)電(dian)容器或假負載(zai)時，上電(dian)后一般(ban)會引起放(fang)電(dian)指(zhi)示燈(deng)燃亮，這(zhe)是由于在可控(kong)硅兩端并(bing)聯(lian)了(le)RC阻容吸收回路(lu)，造成放(fang)電(dian)指(zhi)示燈(deng)燃亮。當然(ran)接(jie)入(ru)電(dian)容器后，一般(ban)不會燃亮。極個別(bie)的場合可能(neng)引起微亮，這(zhe)是由于個別(bie)可控(kong)硅的漏電(dian)流偏大造成的，一般(ban)是無(wu)害的。
用戶做電容柜出(chu)(chu)廠試(shi)驗時，如果不方(fang)便帶電容器試(shi)驗，建議(yi)用3只(zhi)150W白熾燈(deng)泡進行，接(jie)成星形(xing)接(jie)法，接(jie)到調節器輸出(chu)(chu)端作為假負載進行投切試(shi)驗。
